Automatisation industrielle › Compétence 03

Conception de tableaux de commande et
de tableaux MCC / PCC

Conception et fabrication sur mesure de tableaux — tableaux de commande, centres de commande de moteurs (MCC), centres de commande de puissance (PCC), colonnes d’alimentation et tableaux de distribution — conformes aux normes IEC 61439 / IS 8623, avec des composants ABB, Siemens, Schneider, L&T et Eaton.

Discutez de votre projet → ⬇ Télécharger la brochure

Plus de 8

Marques de composants utilisées

Plus de 100

Tableaux construits et livrés

Conforme à la norme CEI 61439

Conforme aux essais de type

FAT+SAT

Réception en usine et sur site

🗄️

Commande · MCC · PCC

Conçu · Fabriqué · Testé par type

⚙️

Test de type selon la norme CEI 61439

🔌

ABB / Siemens : composants de premier rang

🛡️

IP54/65 : étanche à la poussière et à l’eau

📋

SLD et GA : documentation complète

Nos prestations d’ingénierie

Ingénierie complète des tableaux électriques

Des tableaux de distribution simples aux tableaux à 6 300 A à plusieurs compartiments équipés de disjoncteurs automatiques (ACB) — six compétences d’ingénierie réunies sous un même toit, conformes aux normes CEI / IS.

📐

Conception sur mesure de tableaux de commande

Plans d’ensemble, schémas unifilaires, nomenclatures et sélection des composants — conçus en fonction de votre philosophie de commande et de l’espace disponible dans le tableau.

Plans d’ensemble et schémas unifilaires (AutoCAD / EPLAN)
Sélection des composants et nomenclature
Calculs de dissipation thermique et de température
Numérotation des fils et liste des embouts

🗄️

MCC (centrale de commande des moteurs)

MCC amovibles, fixes et semi-amovibles avec une intensité nominale de bus allant jusqu’à 6 300 A, équipés de modules de démarrage pour moteurs de 0,18 kW à 500 kW — conception homologuée selon la norme CEI 61439.

MCC débrochables / fixes
Modules de démarrage (DOL, S/D, VFD)
Séparation de type 1 / 2 / 3b / 4b
Barre omnibus horizontale de 6 300 A

🔌

PCC (Centre de contrôle de l'alimentation)

Centres de contrôle de l’alimentation pour la distribution d’énergie entrante et sortante — disjoncteurs automatiques (ACB), disjoncteurs mini-séries (MCCB), condensateurs, compteurs d’énergie, sous-distribution et atténuation des harmoniques.

Entrée disjoncteur de puissance (800–6 300 A)
Alimentations de sortie MCCB
Bancs de condensateurs APFC
Surveillance de la consommation d’énergie et de la qualité de l’alimentation

🏗️

Armoires et poteaux de distribution sur mesure

Armoires au sol, murales, résistantes aux intempéries et antidéflagrantes — indices de protection IP54, IP65, IP66 —, y compris les poteaux d’alimentation extérieurs, les boîtes de jonction et les panneaux de commande.

Fabricants : Rittal / Schneider / Hoffman
Indices de protection IP54 / IP65 / IP66
Poteaux d'alimentation extérieurs résistants aux intempéries
Options en acier inoxydable 304 / FRP / galvanisé à chaud

📋

Essais de type et conformité

Vérification de la conception selon la norme CEI 61439-1/2 — essais de court-circuit, d'élévation de température, diélectriques et de protection IP — ainsi que certification IS 8623 pour la conformité aux exigences de contenu local en Inde et en Afrique.

Vérification de la conception selon la norme CEI 61439-1/2
Essais de court-circuit et d'élévation de température
Essais d’indice de protection IP et diélectrique
Conformité aux normes IS 8623 / SABS / KEBS

🛠️

Câblage, fabrication et essai d'acceptation en usine (FAT)

Fabrication en interne, câblage des tableaux, étiquetage des embouts, vérification point par point et test d’acceptation en usine complet en présence du client — remise en parfait état, aucune retouche.

Fabrication des tableaux en interne
Câblage et étiquetage des embouts
Tests de continuité et d’isolation
Test d'acceptation en usine (FAT) en présence du client

Secteurs d’activité que nous automatisons

Des tableaux conçus pour tous les secteurs

Des petites usines de traitement aux méga-projets dans les secteurs du ciment, des mines, du pétrole et du gaz, nos tableaux assurent l’alimentation et le contrôle dans tous les secteurs industriels africains.

Agroalimentaire : moulins, laiteries, usines de jus, centres de commande (MCC) pour lignes d’embouteillage

Lignes d’emballage : tableaux de commande compacts et boîtes de jonction

Industrie pharmaceutique : tableaux conformes aux normes de salles blanches avec documentation GAMP-5

Exploitation minière et carrières : tableaux de commande principaux (MCC) à usage intensif, armoires de démarrage progressif

Eau et eaux usées : poteaux d'alimentation extérieurs IP65 et tableaux de pompage

Pétrole et gaz : Armoires antidéflagrantes Ex-d / Ex-e

Ciment / Acier : PCC de 6 300 A, armoires de variateurs

Énergie et services publics : tableaux auxiliaires de sous-stations, synchronisation de groupes électrogènes

Notre processus d’ingénierie

Du plan d’ensemble au test d’acceptation en usine (FAT) et à l’expédition

Chaque projet de tableau suit le même cycle de vie en 6 étapes : de la conception initiale et de la nomenclature à la fabrication en interne, au câblage, aux essais de type et aux essais de réception en présence du client (FAT).

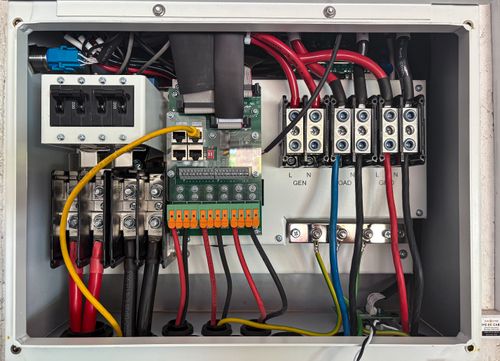

URS et schéma unifilaire

Révision du schéma unifilaire, liste des charges, philosophie de contrôle

Plan d’ensemble et ingénierie détaillée

Plans d’ensemble, nomenclature, schémas de câblage, liste des embouts

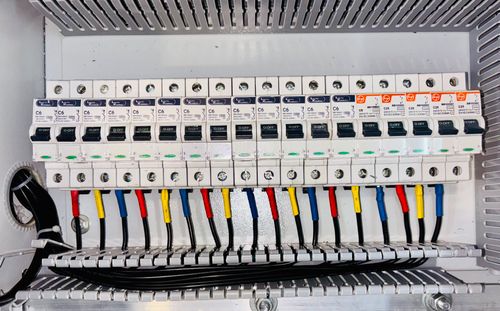

Approvisionnement en composants

Composants de niveau 1 achetés directement auprès des équipementiers

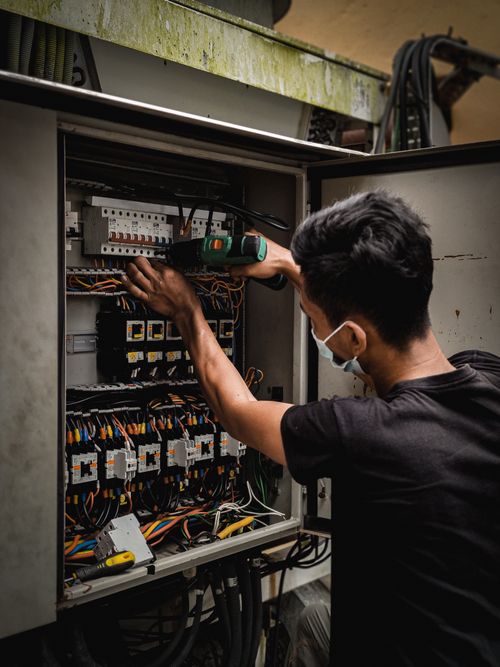

Fabrication et câblage

Fabrication en interne des boîtiers, des barres omnibus, du câblage et de l’emboutage

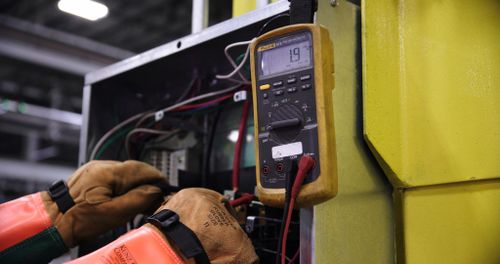

Essais FAT et essais de type

Tests de continuité, d’isolation et diélectriques ; essais FAT en présence du client

Expédition et SAT sur site

Expédition en caisses en bois, SAT sur site et mise sous tension

Notre boîte à outils d’ingénierie

Les composants, normes et outils que nous utilisons pour la conception

Équipe d’ingénierie de tableaux électriques multimarques

Nous ne vous limitons pas à un seul équipementier : les ingénieurs de Vezora maîtrisent parfaitement les composants ABB SACE, Siemens Sivacon/Sentron, Schneider Blokset, L&T, Eaton, Legrand et Hager, montés dans des armoires Rittal, Schneider ou Hoffman.

Que vous ayez besoin d’un petit tableau de commande pour une machine d’emballage ou d’un MCC débrochable de 6 300 A pour une cimenterie, c’est la même équipe d’ingénieurs, la même norme de documentation, certifiée conforme à la norme CEI 61439.

📜
Sélection de composants indépendante de toute marque : les composants les mieux adaptés à votre stock de pièces standard et de rechange.
🔄
Modernisation des tableaux existants : mise à niveau des anciens tableaux de commande avec des variateurs de fréquence, des démarreurs progressifs et des compteurs intelligents.
📚
Documentation complète (schémas de principe, plans d’ensemble et schémas de câblage) : les clients sont propriétaires de tous les plans et de toutes les révisions.
🛡️
Vérification de la conception selon la norme CEI 61439 — calcul des courants de court-circuit et de l’élévation de température pour chaque compartiment.

🗄️Armoires

Rittal TS 8 / VX25 / AX Schneider Spacial / Blokset Hoffman série A SS304 / SS316 pour l’extérieur Galvanisé à chaud FRP pour les environnements difficiles

🔌Appareillage de commutation et disjoncteurs

ABB Tmax / Emax ; Siemens 3VA / Sentron ; Schneider NSX / NWL&T C-Power ; Eaton IZM / NZM

⚡Composants et accessoires

Disjoncteurs différentiels / Disjoncteurs à coupure de court-circuit / Parafoudres Contacteurs et protecteurs contre les surcharges Voyants lumineux et boutons-poussoirs Sélecteurs Ventilateurs de refroidissement et thermostats

📊Mesure et surveillance

Compteurs d’énergie (Schneider PM5K / Siemens 7KM) Compteurs multifonctions Contrôleurs APFC Relais de défaut à la terre Moniteurs d’isolation

📋Conformité aux normes

CEI 61439-1/2, IS 8623, UL 891 (États-Unis), ATEX / IECEx pour les zones dangereuses, SABS / KEBS / EAC

Pourquoi choisir Vezora pour l’ingénierie d’automatisation

Ce qui distingue notre ingénierie de tableaux électriques

🎓

Conceptions certifiées conformes à la norme CEI 61439

Chaque conception est vérifiée conformément à la norme CEI 61439 à l’aide de calculs de court-circuit et de charge thermique — il ne s’agit pas simplement d’une conformité sur le papier.

🏭

Fabrication en interne

Découpe, pliage, peinture, câblage et essais, le tout sous un même toit — un contrôle qualité complet de bout en bout.

🌍

Conçus pour les conditions africaines

Indices de protection IP plus élevés, ventilation renforcée, résistance à la poussière et à l’humidité — des armoires conçues pour les environnements industriels africains.

📚

Dossier de documentation complet

GA, SLD, schémas de câblage, nomenclature, rapports d’essais, manuels d’exploitation et de maintenance — les clients reçoivent une documentation complète au format électronique et imprimé.

📋

Rapports d’essais de type

Rapports d’essais de type KEMA / CESI en option pour les projets destinés aux réseaux publics et à l’exportation nécessitant une certification par un organisme tiers.

🔧

Pièces de rechange après-vente

Composants critiques stockés localement — contacteurs, disjoncteurs, compteurs, ventilateurs de refroidissement disponibles en quelques jours pour tous les tableaux que nous fabriquons.

Discutez de votre projet

Recevez une proposition technique détaillée pour votre tableau dans un délai de 5 jours ouvrés

Faites-nous part de vos besoins en matière de tableaux : petit tableau de commande, MCC, PCC, tableau de distribution ou armoire sur mesure. Notre équipe d’ingénierie vous répondra avec un concept général, une nomenclature, le périmètre des essais de type et un devis complet.

✅Étude préliminaire et recommandation de plateforme gratuites
⚡Devis détaillé sous 5 jours ouvrés
🌍Adaptée à la norme de votre plateforme et aux conditions sur site
📋Comprend les tests FAT et SAT, la formation et la documentation dans le périmètre du projet
🛡️Accord de confidentialité (NDA) disponible pour les discussions confidentielles sur le projet

📞 +91 78695 10053 (Inde — WhatsApp) ✉ vishakha@vezorainternational.com

Demande de devis pour un panneau de contrôle

Précisez vos besoins en matière de panneau — nous vous répondrons dans un délai de 5 jours ouvrés avec une analyse générale (GA), une nomenclature (BOM) et le cahier des charges commercial détaillés.

Nom complet *

Entreprise *

Adresse e-mail *

Téléphone / WhatsApp *

Pays / Site du projet *

Secteur d'activité *

Portée du projet *

Marque de composants préférée

Description du projet *

🔒 Demander d'abord un accord de confidentialité

🔒 Les détails du projet sont confidentiels. Un accord de confidentialité est disponible sur demande avant toute discussion sur le périmètre du projet.
